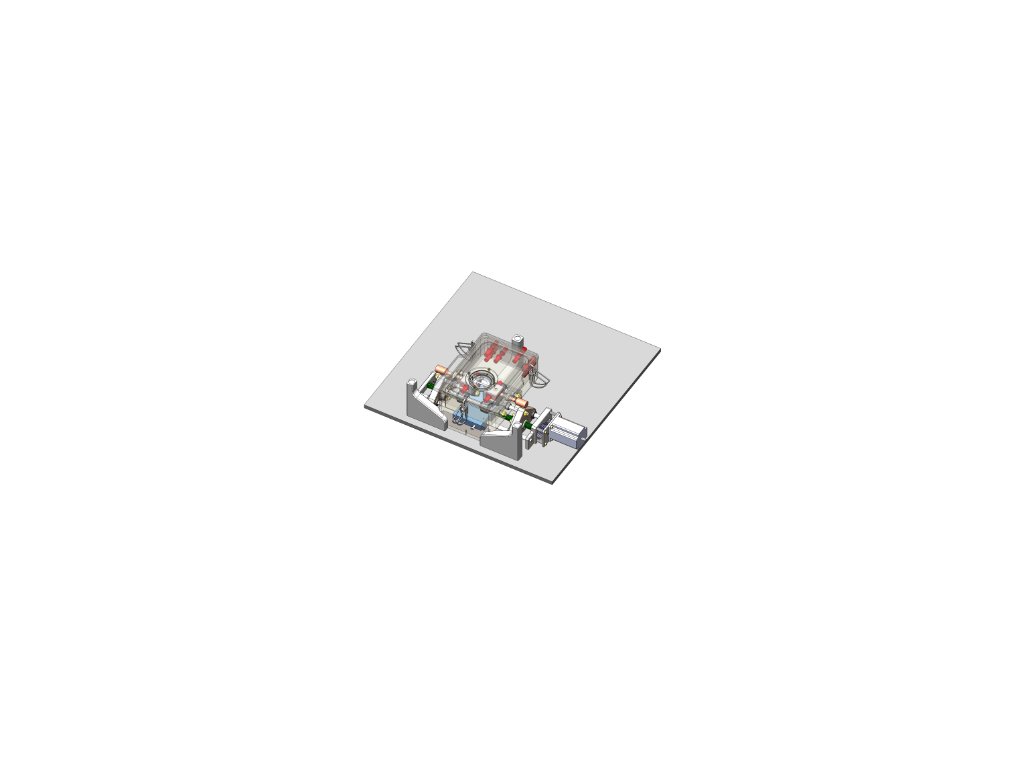

Termální stolek pro světelný mikroskop

Detailní popis produktu

Stolek umožňuje pozorování vodivého vzorku za zvýšené teploty, pod ochrannou atmosférou s možností deformace vzorku během pozorování. Byl vyvinut pro sledování tepelně a deformačně indukovaných jevů v mikrostruktuře. Je vhodný zejména pro sledování dvojčatění, bainitické a martenzitické transformace, tvorby skluzových čar či šíření trhlin in situ.

Kovový vzorek má formu zkušební tyče pro zkoušku tahem, jejíž jedna strana je vyleštěna do podoby metalografického výbrusu. Takový vzorek je upnut do čelistí, které se mohou pohybovat a vzorek deformovat. Čelisti zároveň slouží jako přívody stejnosměrného proudu, který odporově ohřívá střední pozorovanou část vzorku s výbrusem. Celá sestava čelistí se vzorkem je uzavřena v komoře plněné Argonem. Vlastní pozorování výbrusu probíhá přes křemenné okénko.

Prototyp stolku byl navržen pro práci s objektivem VH-Z250R mikroskopu KEYENCE VHX-5000.

Parametry

• Teplota ohřevu: max. 950°C
• Rychlost ohřevu: max. 100°C/s, rychlost ochlazování“ max. 50°C/s
• Maximální síla v tahu: 3 kN
• Minimální pozorovací vzdálenost objektivu mikroskopu: 4 mm
