Přípravek na měření 3B ohybu

Detailní popis produktu

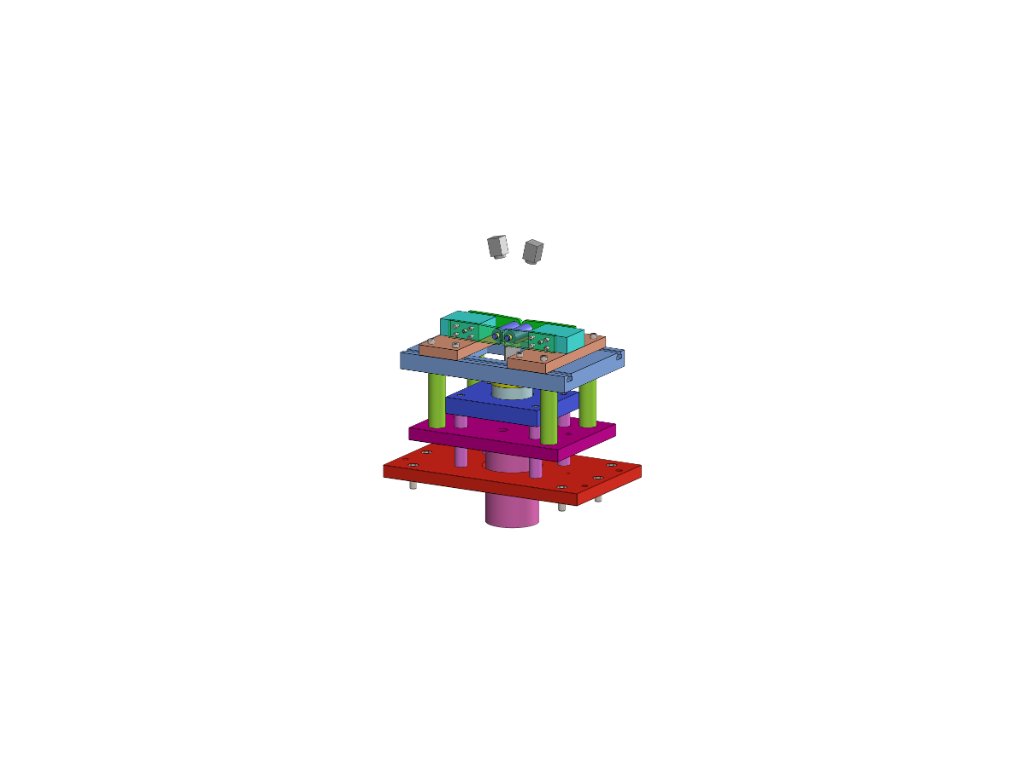

Přípravek na měření 3B ohybu byl vyvinut s cílem rozšířit portfolio mechanických zkoušek, které slouží pro sestavení materiálového modelu poškození. Navržený přípravek neodpovídá normě, ale slouží pro naměření hodnoty poškození materiálu pro stav rovinné deformace v ohybu. Přípravek má vlastní nezávislý siloměr pro měření síly během zkoušky. Přípravek je vložen do zkušebního stroje a osazen DIC systémem. Zkušební stroj zajišťuje řízený pohyb přípravku a DIC systém slouží pro vyhodnocení zkoušky. Největší výhodou přípravku je pevná pozice vzorku při ohybu v oblasti vzniku trhliny.

Parametry

• Přípravek je určen pro univerzální zkušební stroje
• Půdorysná velikost 300x520 mm (š x d)
• Měření deformace DIC systémem
• Výměnný trn
• Pracovní zdvih 60mm
• Zatížení až do 10 kN
• Rychlost 0,05 -100 mm/min

Ostatní

• Přípravek umožňuje výměnu břitu pro ohyb a podpěr – různé velikosti rádiusů

Funkční vzorek s interním označením VGF2000016 byl vytvořen v rámci interní výzkumného projektu. Tento projekt s názvem „IVP2006 Pokročilé zkoušení a tvorba materiálového modelu“ byl financován Ministerstvem průmyslu a obchodu (MPO).
