Čtyřkovadlo pro kování niklových superslitin

Detailní popis produktu

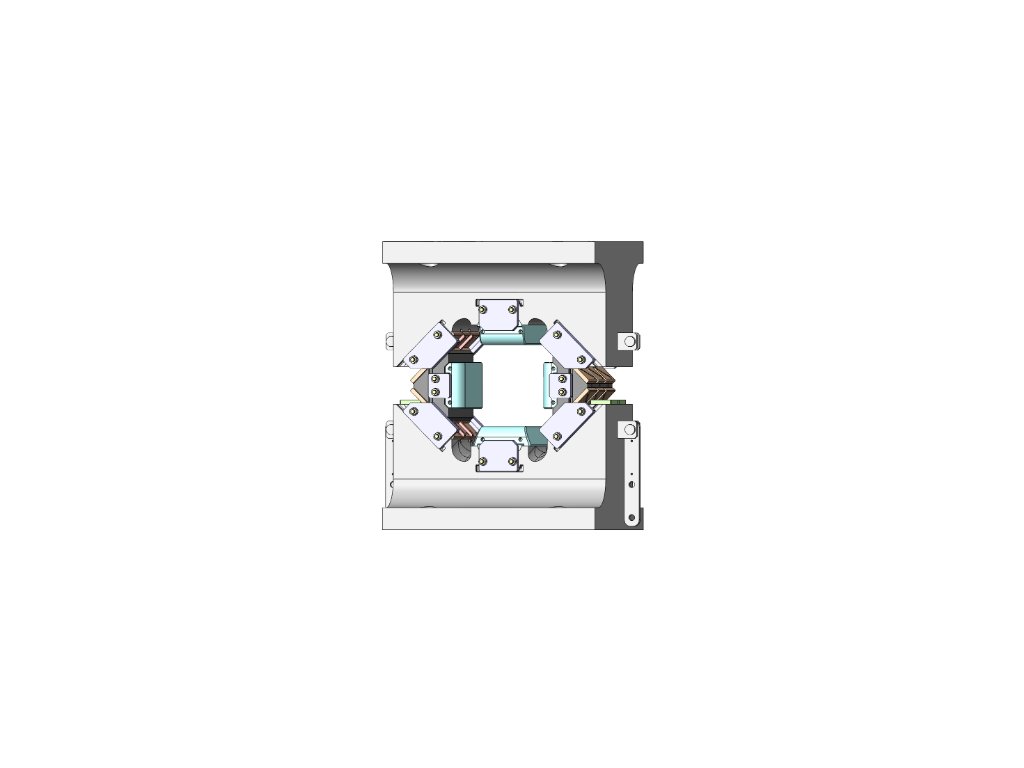

Čtyřkovadlo je inovativní přídavný modul, který umožňuje běžným lisům pracovat jako specializované rychlokovací stroje. Vkládáním tohoto zařízení do lisu se zajišťuje nejen vyšší flexibilita stroje, ale také výrazné zefektivnění výrobního procesu. Klasické rychlokovací stroje jsou často nákladné a mohou vyžadovat specifickou údržbu a prostor, což zvyšuje provozní náklady a složitost výroby. Díky naší technologii lze běžné lisy jednoduše přeměnit na plnohodnotné rychlokovací stroje bez nutnosti pořizování nového zařízení, čímž se výrazně snižují náklady na výrobu a zlepšuje se návratnost investic. Námi nabízené řešení bylo navrženo pro hydraulický lis, který disponuje jmenovitou silou 25 MN. Požadavek vznikl se záměrem rozšíření portfolia nabízených technologií. Přípravek se zdvihem 100 - 200 mm má umožnit tváření materiálu o velikosti průřezu 50 - 350 mm a rovněž požaduje návrh způsobu výměny kovadel včetně konstrukčního řešení.

Technické parametry

Základní rozměry

• Maximální výška: 1700 mm (při úplném otevření přípravku)
• Maximální šířka: 1400 mm (vespod zúžení na 1100)
• Maximální hloubka: 1000 mm



Připojení k lisu

• Rozměry připojovací desky beranu: 850 x 800 mm
• Rozměry pracovního stolu: 850 x 850 mm
• Způsob připojení: 4 x šroub M48 + 2 pera



Parametry lisu

• Maximální možné zatížení lisem: 25 MN
• Běžné zatížení technologií připadající na jedno kovadlo: 6,1 MN
• Maximální rozměr průřezu ingotu: 350 mm
• Minimální rozměr průřezu výkovku: 50 mm
• Požadovaný zdvih přípravku: 100 - 200 mm

Funkční vzorek s interním označením VGF2100020 byl vytvořen v rámci interní výzkumného projektu. Tento projekt s názvem „IVP2002 Ni superslitiny“ byl financován Ministerstvem průmyslu a obchodu (MPO).
